マルコフモデルの検証計算(IEC 61800-5-2)



 (IEC 61800-5-2)

  1. サブシステムA/Bの検証計算


     IEC 61800-5-2にはパワードライブのサブシステムA/Bと電源部のマルコフ解析の事例が掲載されています。

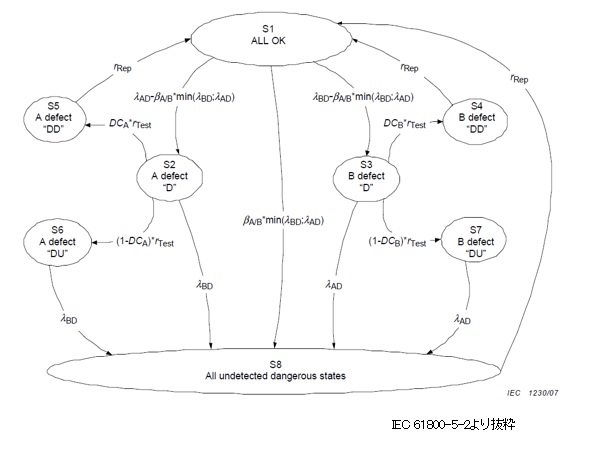

     図１は、このうちのサブシステムA/Bのマルコフ状態遷移図です。また、図２は、図１のマルコフモデルを用いて計算を行った結果を規格に示された結果と比較した図です。




  2. 電源部の検証計算

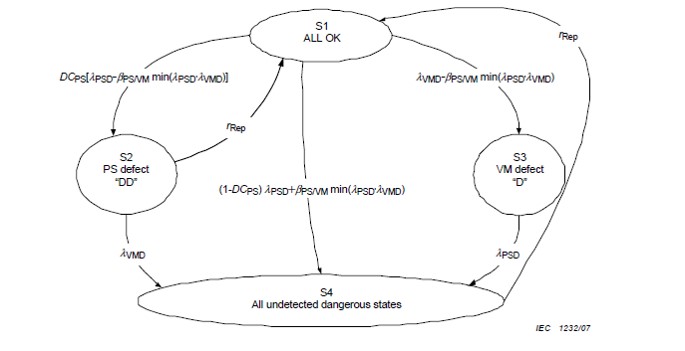

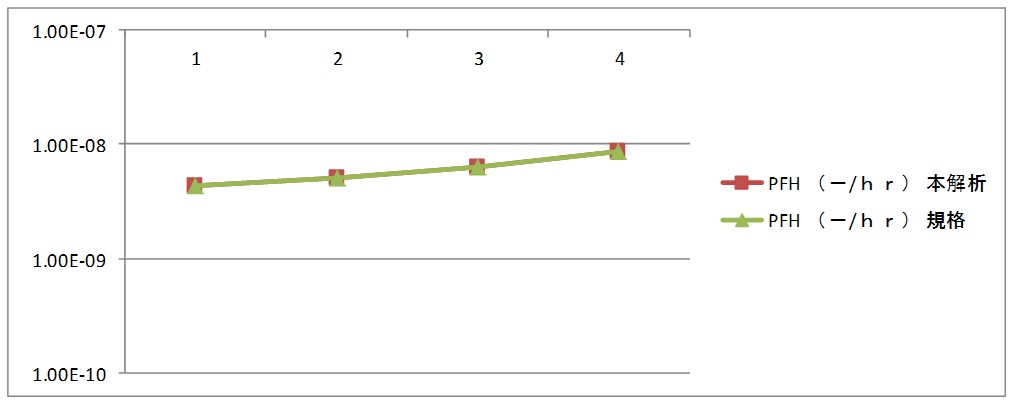

     図３は、電源部のマルコフ状態遷移図です。また、図４は、図３のマルコフモデルを用いて計算を行った結果を規格に示された結果と比較した図です。以上のようにIEC 61800-5-2に掲載された解析結果とほぼ同等の結果が得られることがわかります。マルコフモデルは弊社の開発した教育ソフトウェアENaviMarkovを通して、その考え方を学び、かつ製品の挙動を分析しながらPFH計算を実施することができます。
